涡街流量计工作原理

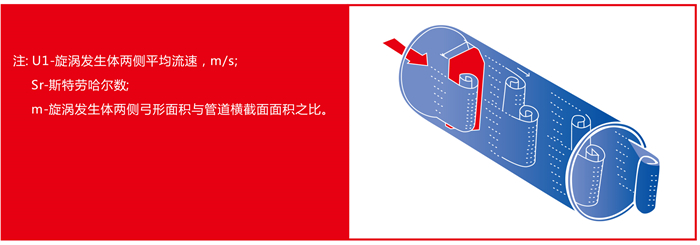

在流体中设置旋涡发生体(阻流体)，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质未流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:
由于旋涡分离在柱体两侧产生压力脉动，探头体产生交变应力，埋设在探头体内的压电晶体元件受交变应力作用而产生交变电荷。检测放大器将交变电荷进行变换处理后，输出频率与介质流速成正比脉冲信号，送至计算机进行处理和显示或输出4- 20 mA标准电流信号。

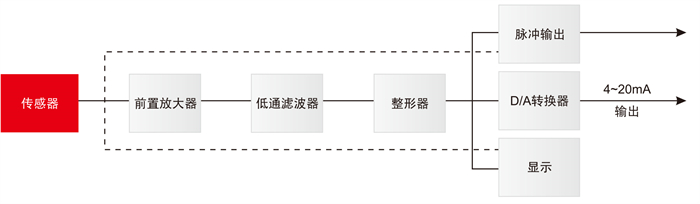

转换器原理框图
产品特点
●检测元件不接触被测介质，因此性能稳定，可靠性高。
●无可动部件，构造简单而牢固，长期运行可靠。
●测量范围广，量程比可达10:1。
●准确度等级高。
●输出脉冲信号或电流信号与被测流体的实际流量成正比。
●压损小(约为孔板流量计的1/4-1/2)，属于节能型产品。
●安装、维护方便。
产品类型
我们有多种类型的涡街流量计，可以从各方面满足您对流量计的需求
●安装方式：法兰式夹装式
●显示方式：一体型分体远传型温压一体型
●供电方式：就地3.6V电池24VDC 12VDC
●补偿方式：设置工作密度 温度补偿 压力补偿 温压补偿 温压补偿一体型
不同的安装方式

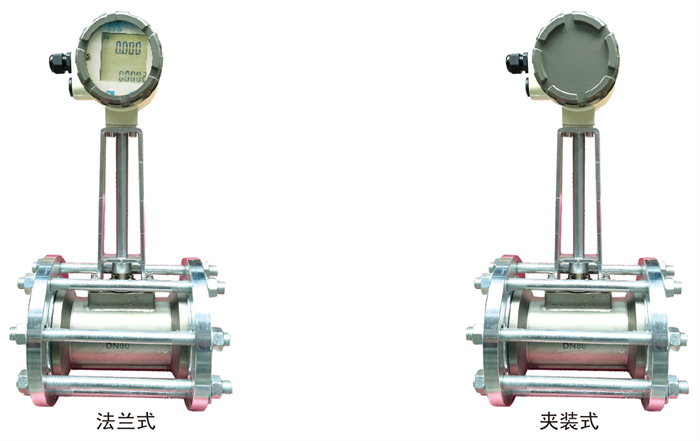

●不同的安装方式：法兰式夹装式
不同的显示方式

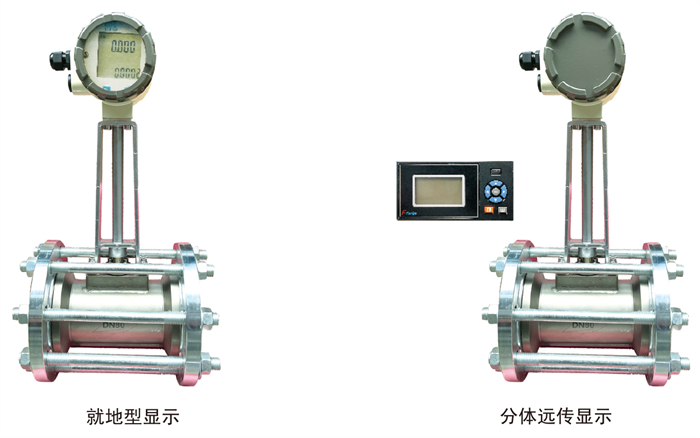

●不同的显示方式： 一体型分体型
不同的补偿模式

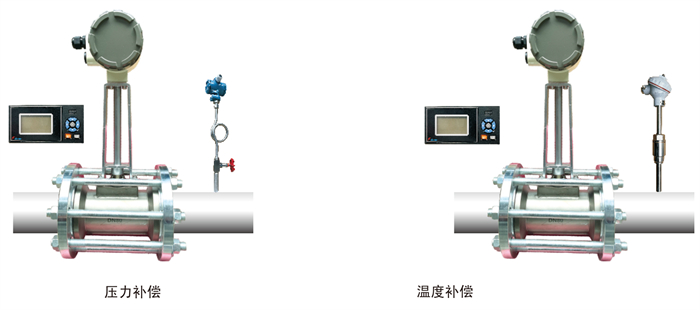

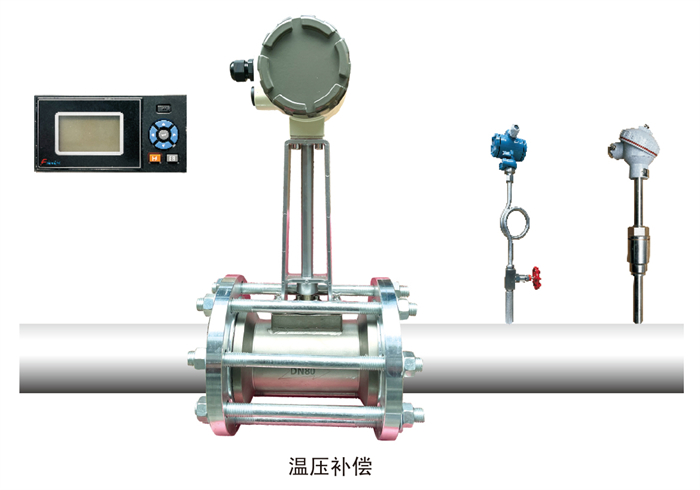

不同的补偿模式：设置工作密度 温度补偿 压力补偿 温压补偿

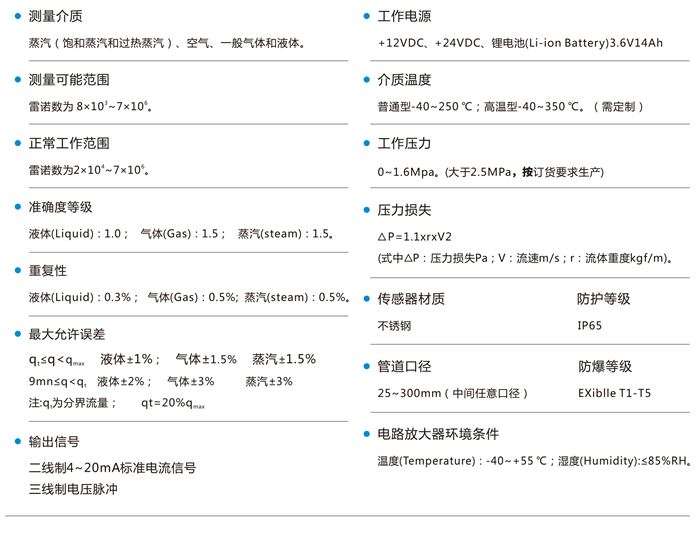

主要技术参数
关于技术服务和那些应该引起特别注意的
●对符合所规定条件的用户可提供上门调试。
●交付时必须仔细阅读使用说明书同时考虑仪表安装的位置。
●对于指定操作、参数设置、维护、保养的人员必须阅读全部或相关部分并且理解。特别指出，操作要求一定要符合仪表规定,如果违规造成的后果,我们不承担任何责任。
●技术资料必须安放在挡案室里,让使用仪表的人方便查到。如果丢失,从我们或其他任何代理商处索取。
●在正常使用情况下，我们确保每一产品无质量问题，自发货之日起，保修期为一年。产品本身质量问题以外的情况如: 人为或其它不可抗力造成的,不在保修范围内。
●此保修不适用于因错误选型、 错误使用、改装、 疏忽、事故或非正常条件下操作和处理而导致损坏之产品。
●请用户在使用仪表时至少每天定时记录数据,并与相关单位或个人达成仪表出现故障或维修时处理数据的协议，我厂不承担由此造成的任何损失。
●流量计一经安装使用,即代表您接纳以上条款。
如何正确使用仪表
●流量计是有一定使用范围的,请在安装前确认所购的流量计是否符合您的工作状况(流量、压力、温度)。
●打开包装后，请尽快安装，以免影响放大器性能和金属部件受到恶劣气候条件影响或受到腐蚀等；已经使用过的流量计储存时，必须将流量计完全清洗。
●流量计避免安装在温度变化很大及受到设备的热辐射的场所，若必须安装时,须有良好的隔热通风措施。
●流量计的安装点应避免受到机械振动和碰撞冲击，若流量计安装在振动较大的管道时，须在安装流量计两旁将管道固定。

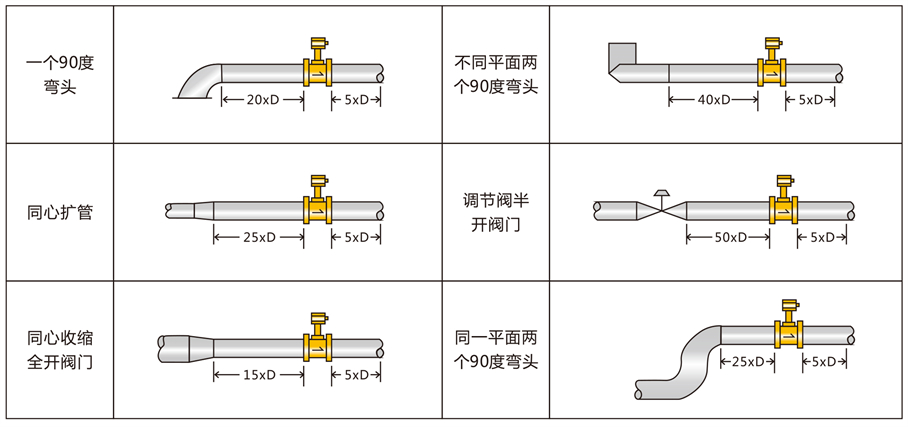

●安装流量计的管道要符合本手册规定的前后直管段，否则会影响流量计的测量准确度，严重时会损坏流量计。
●安装流量计时，在电焊法兰或管道过程中，流量计须不在管道上, 以免损坏流量计的电子放大电路。
●流量计运行时，要非常缓慢地打开阀门，阀门开启的时间不小于2分钟。
●流量计可以安装在水平或垂直管道上, 若安装在垂直管道上,被测的流体是液体时须自下往上流动。
●流量计避免安装在阀门出口较近处，否则阀门的开关会影响流量计寿命，严重时会损坏流量计。为方便维修，应安装旁通管道,特别是某些生产过程不能中间停止流体的场合。
●流量计最好安装在室内,必须安装在室外时，须有防淋和防晒措施。
●用户必须遵循本使用手册的指令和警告，以保证仪表的正确和安全使用。

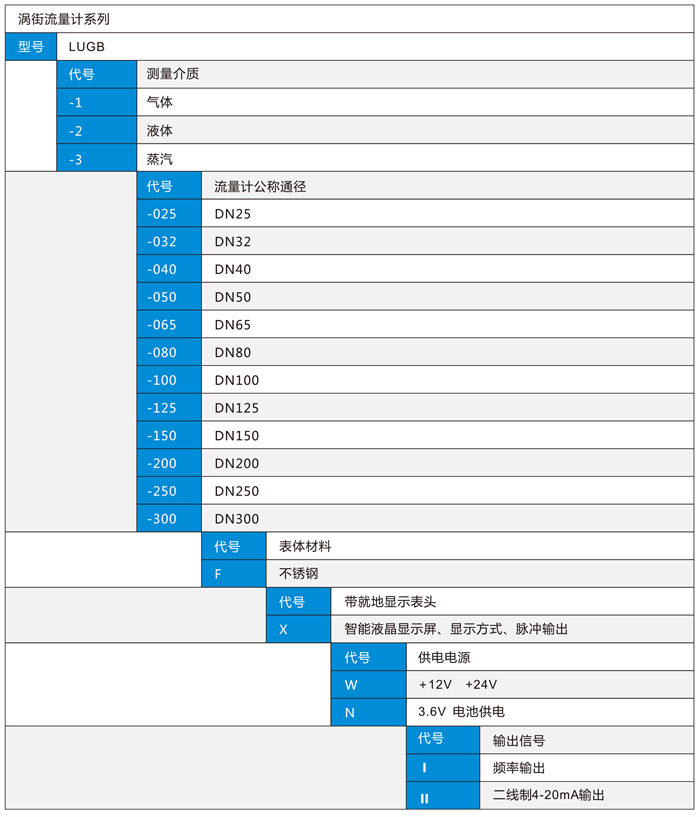

型号说明
流量计的正确选型

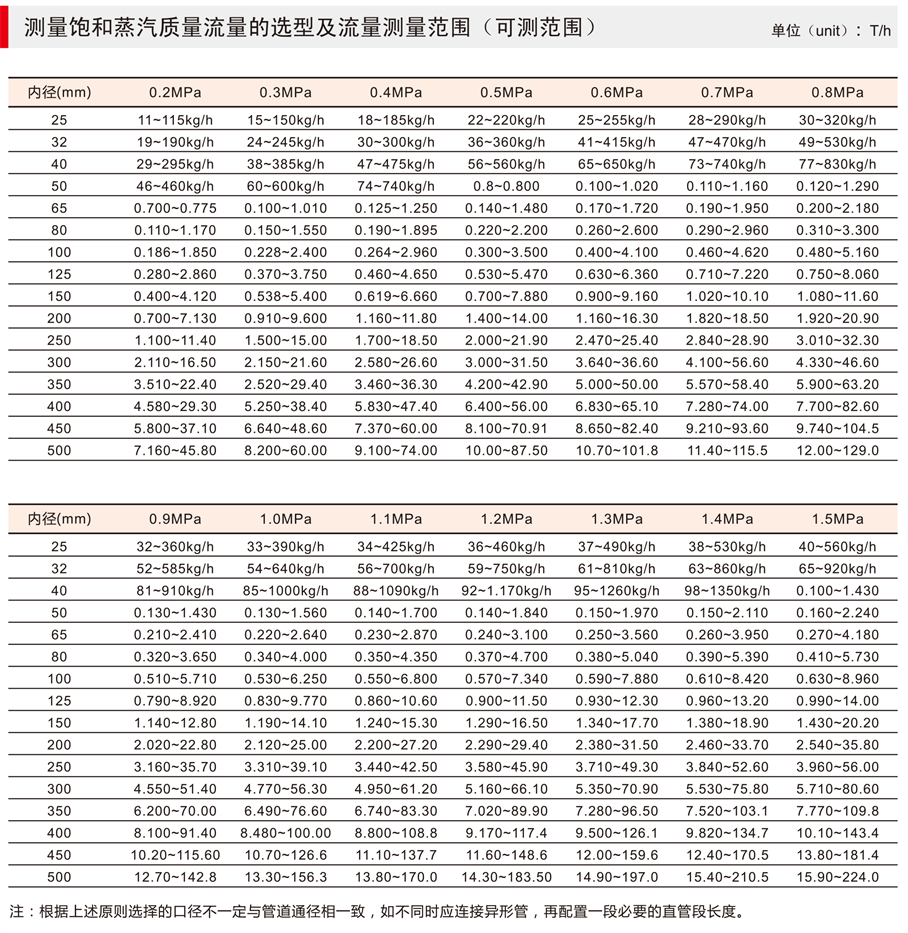

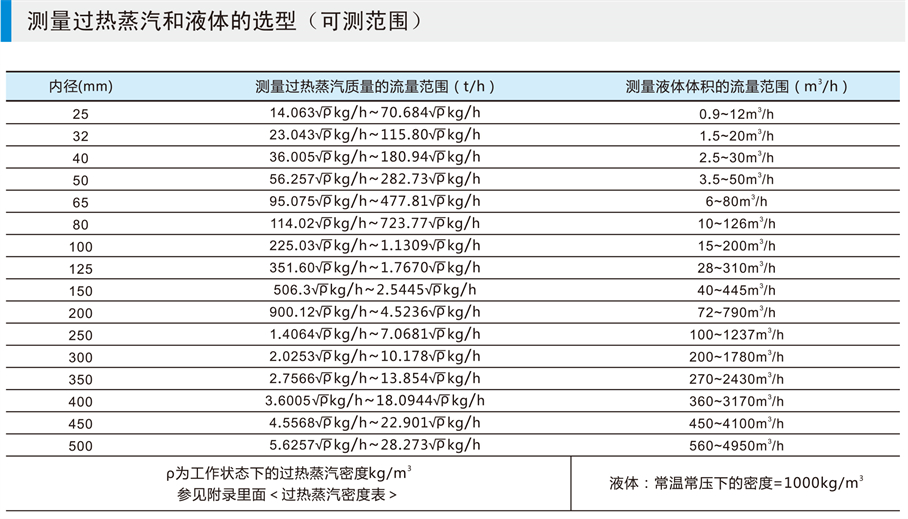

●流量计的口径选型很重要,要遵循一 些原则进行选择。口径选择步骤如下:被测介质的最大流量、常用流量、最小流量;最高压力常用压力、最小压力;最高温度、常用温度、最小温度;流量测量范围是否处于仪表的最佳工作范围(即上限流量的1/2~2/3 处)。见表:
涡街流量计选型方法
涡街流量计设计的测量范围为：
·测量液体流量时，上限受压损和气蚀现象的限制一般流速选择为0.7~5.5m/s
·测量气体流量时,上限受介质可压缩性的限制，下限受雷诺数和流量计的灵敏度的限制，一般流速选择为7~ 55m/s(口径大于等于200时为7~50m/s)。
1 涡街流量计的通径选型
仪表通径及规格选择很重要，要遵循一定的原则进行选择， 选择测量流量计的通径应考虑以下三点，以便流量计保持良好的工作状态:
(1)选择流量计,应使它的公称通径适当能缩小-一些，以取得较大的流速和合适的流量量程。
(2)测量液体的流量时要确认管道的工艺管道的压力对于较小的公称通径而言有足够大(背压)，避免气穴产生。在液体、气体和饱和蒸汽测量时涡街流量计产生的压力损失对生产工艺影响最小。
(3)为了方便选型，可通过简单的计算和查本手册的相关数据表格结合的办法进行选型。
涡街流量计的通径选型步骤如下:
首先必须明确以下工艺参数
(1)流体名称、组分
(2)工作状态的最大、常用及最小流量
(3)工作状态下的最高、常用及最低压力和温度
(4)工作状态下所测量介质的粘度

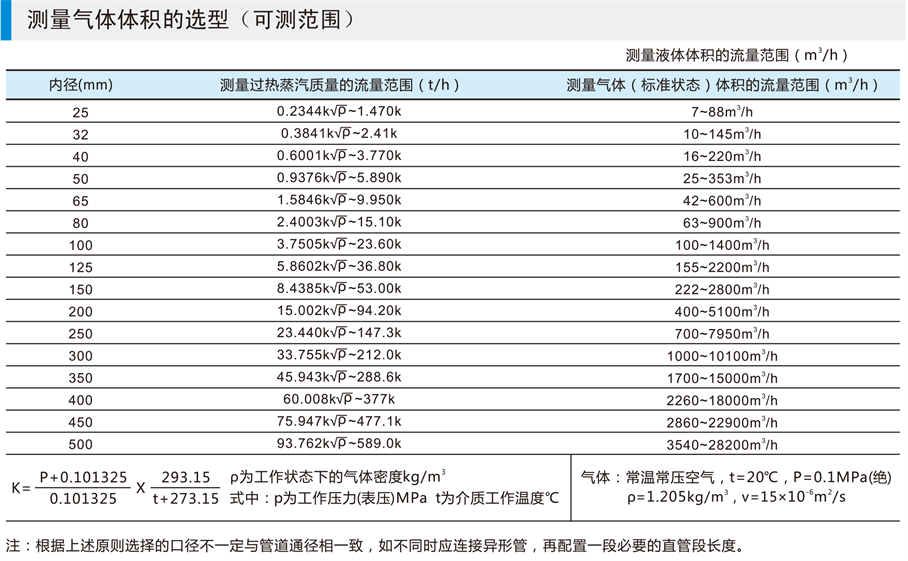

气体流量通径选型
按工作状态的最大、常用、最小流量选择合适的通径，并计算流体流动时的下限雷诺数，确保其雷诺数Re≥2x104;同时计算压力损失。
涡街流量计的输出信号是与工作状态的体积流量成正比的，因此如已知气体流量是标准状态下的体积流量或质量流量时，应把它换算成工作状态下的体积流量。
工作状态下介质密度p和体积流量q,
式中: q,qn一一分别为工作状态和标准状态下的体积流量，(单 位: m3/h)
P,Pn一分别为工作状态和标准状态下的绝对压力， (单位: Pa)
T,Tn一分别为工作状态和标准状态下的热力学温度，(单位: K)
式中: ρ,p。一分别为工作状态和标准状态下的介质密度， (单位: kg/m3)
其他符号同上
式中：qv,qm——分别为体积流量和质量流量
涡街流量计选型方法
2 雷诺数、压力损失和背压的计算
在涡街流量计选择流量计通径时，主要是对流量下限值进行核算雷诺数，它应该满足两个条件:最小雷诺数不应低于下限雷诺数;对于应力式涡街流量计，在下限流量时旋涡强度应不低于流量计旋涡强度的设计值(旋涡强度与升力PU2成比例关系，取决于旋涡发生体的设计)。在测量介质为液体时，还应检查最小工作压力是否高于工作温度下的饱和蒸汽压，即是否产生气穴现象。
雷诺数:雷诺数Re是一个表征流体惯性力与粘性力之比的无量纲量
式中: Q—体积流量(单位: m3/h)，D一流量计内径 (单位: mm),V-运动粘度(单位: m2/s)
压力损失:△P
式中:△P-压力损失(单位: kg/cm2)，ρ-流体密度(单位: kg/m3)，V-流速(单位: m/s)
背压:流量计下游的管道压力
式中: P一流量计下游3.5~7.5D的最小管道压力，(单位: kg/cm-abs)
P。一液体的饱和蒸汽压力，(单位: kg/cm2abs)
△P一压力损失，(单位: kg/cm2 )
3 耐压、耐温等级的选型
流量计耐压等级根据工艺条件下最大操作压力的I .2倍或以上进行选择;
应力式涡街流量计采用压电晶体作为检测元件，受温度限制，长期工作温度普通型为- 40~250°C (插入式-40~120C)、高温型为100~350C。
4 防护等级选型
根据现场的生产工艺防护要求进行选择。
5 防爆等级选型
根据工艺现场的生产工艺防爆要求进行选择，防爆型式有无防爆、隔爆型、本安型三种供选择。
6 输出信号的选型
根据计量和控制的要求可选4~20mA、脉冲、RS485,MODBUS。
涡街流量计选型步骤
详细了解流量计测量介质及相关工艺参数

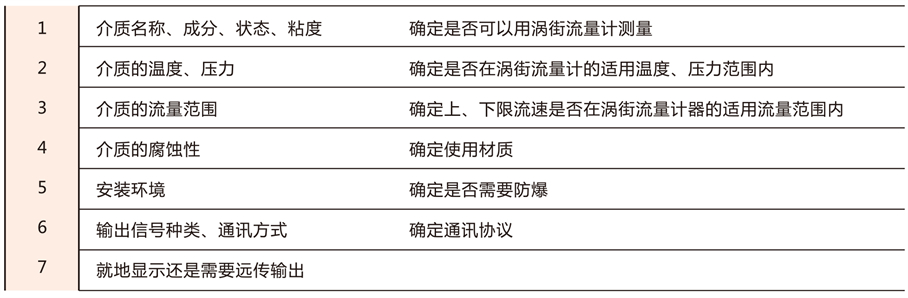

涡街流量计的正确选型需要详细了解以下工艺参数

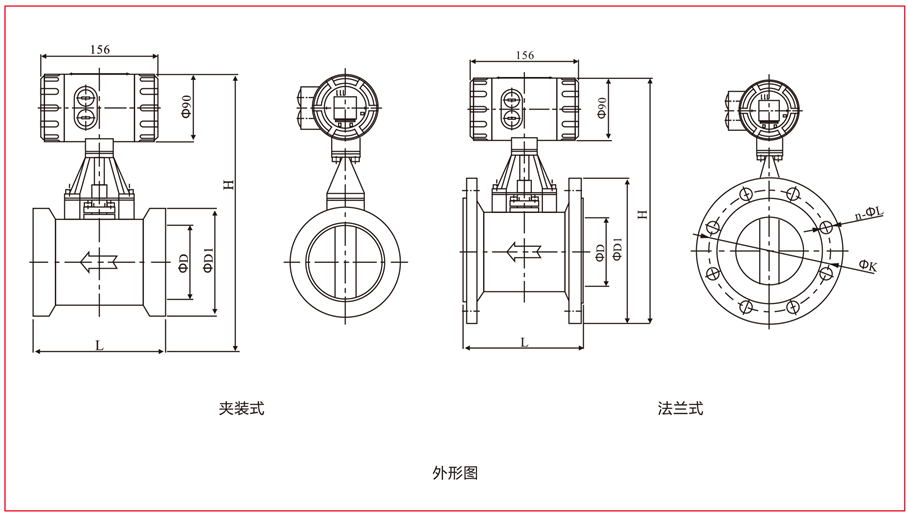

流量计的外形尺寸
●流量计外形尺寸如下图所示

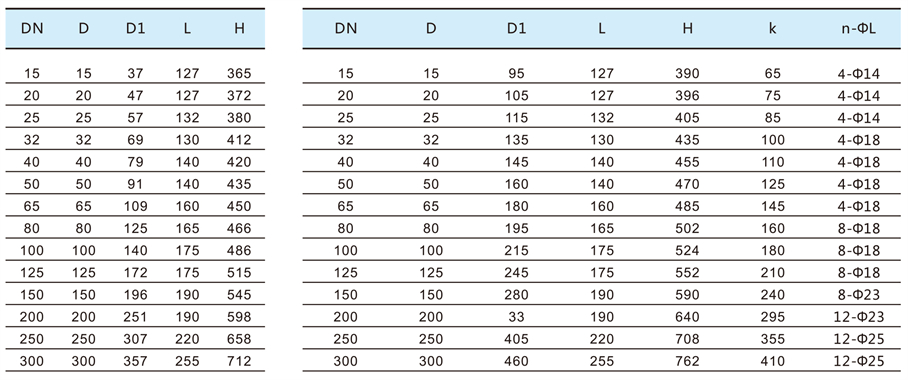

流量计的安装尺寸
安装使用注意事项
安装前应先看清流量计上的流向指示，实际被测介质流向应和流向指示一致。

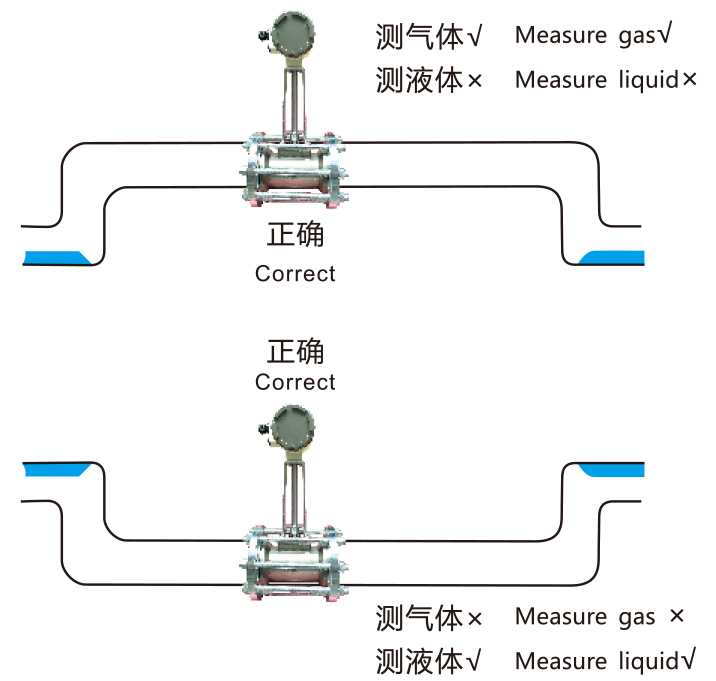

流量计在水平管道上的安装
在水平管道上安装是流量计最常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，流量计应安装在高于管线的轴线。
测量液体流量时，若被测液体中含有少量的气体，流量计应安装在管线低于管线的轴线。

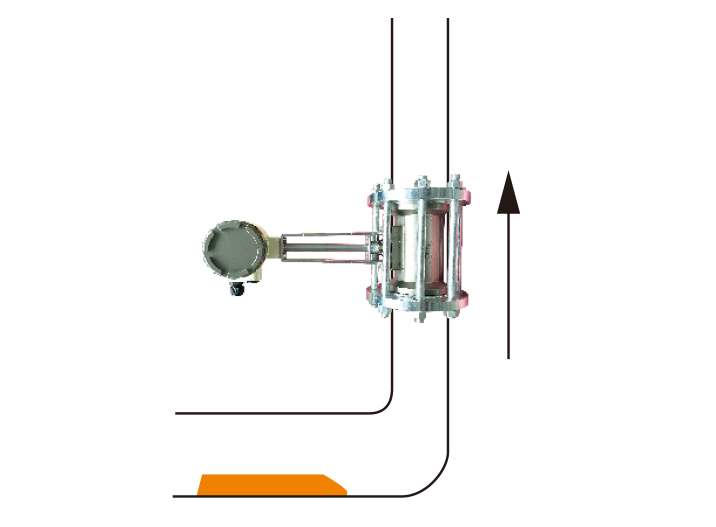

流量计在垂直管道的安装
测量气体流量时，流量计可以安装在垂直管道上，流向不限。
若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上。
流量计和显示仪运行前的准备工作
●仔细检查流量计的安装, 接线等是否正确无误;
●接通显示仪电源，观察显示仪是否有流量显示;
●缓慢打开阀门，到一个较小压力时停止，观察传感器周围是否有泄漏现象，并观察显示仪是否有流量显示；
●若情况正常，开大阀门，稳定一段时间后，观察仪表显示的流量是否正常。

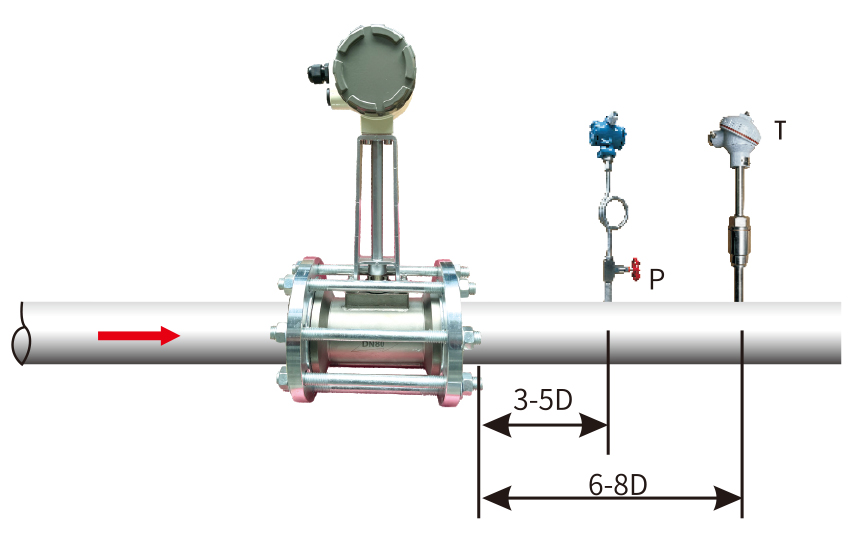

如何正确选择测压力点和测温度点
根据测量的需要须在流量计附件测量压力和温度时
测压力点应在流量下游的35D处，
测温度点应在流量计下游的6-8D处。
*D为仪表工称口径

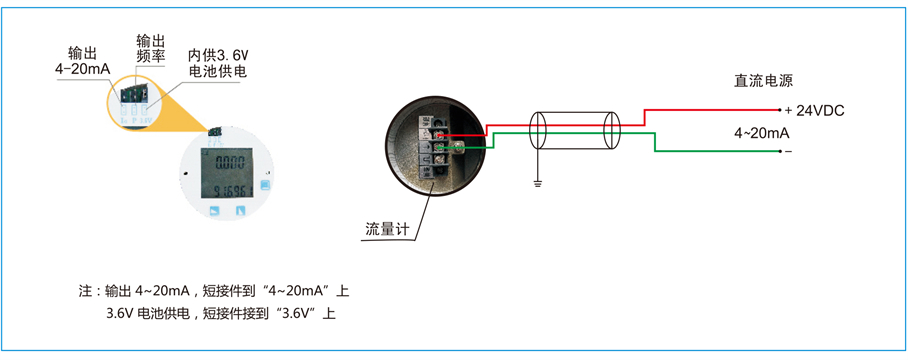

就地显示型和线制4 ~ 20mA输出的接线图
●一般情况下，流量计与流量积算仪的连接线采用三芯屏线(RVVP3x0.5mm) 屏蔽层应可靠地接在放大器盒内的接地螺丝上。
●连接线不能与电力线平行排放在一起， 至少间隔在20cm以上,最好单独穿行在金属管子中。连接线要固定好,不能晃动。
实物接线图

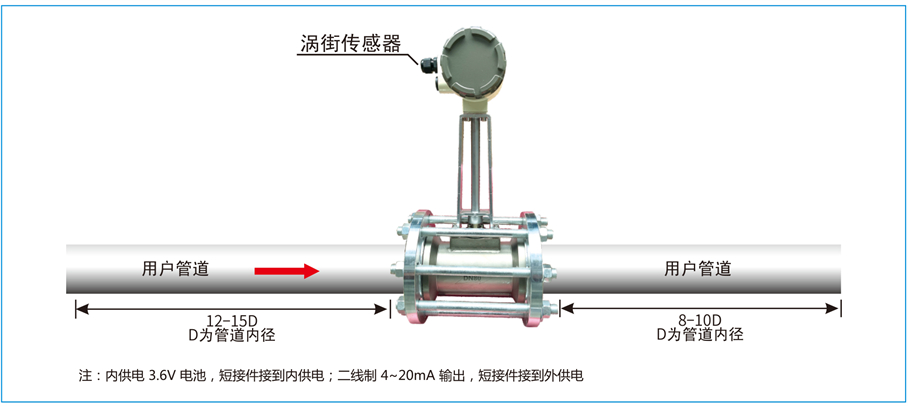

实物安装图
就地显示

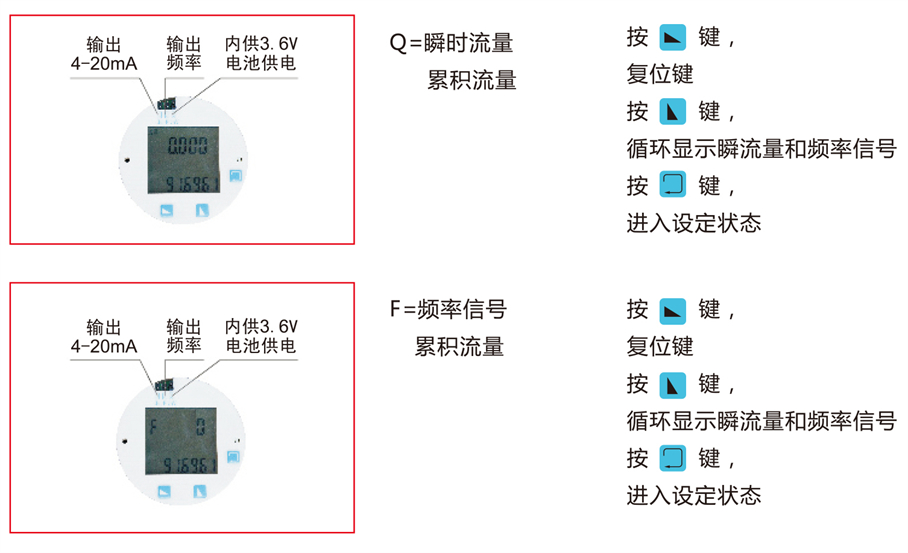

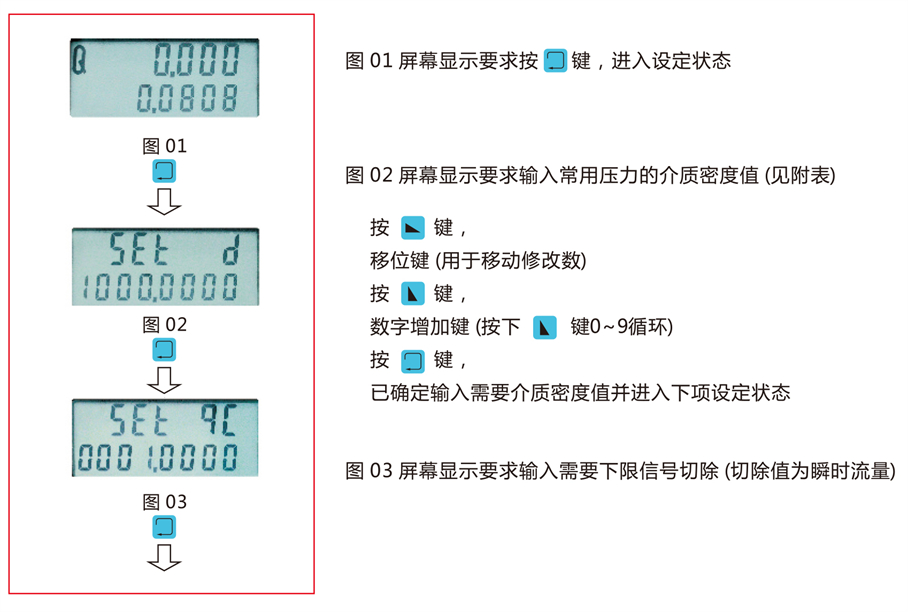

●运行状态下显示画面和按键说明

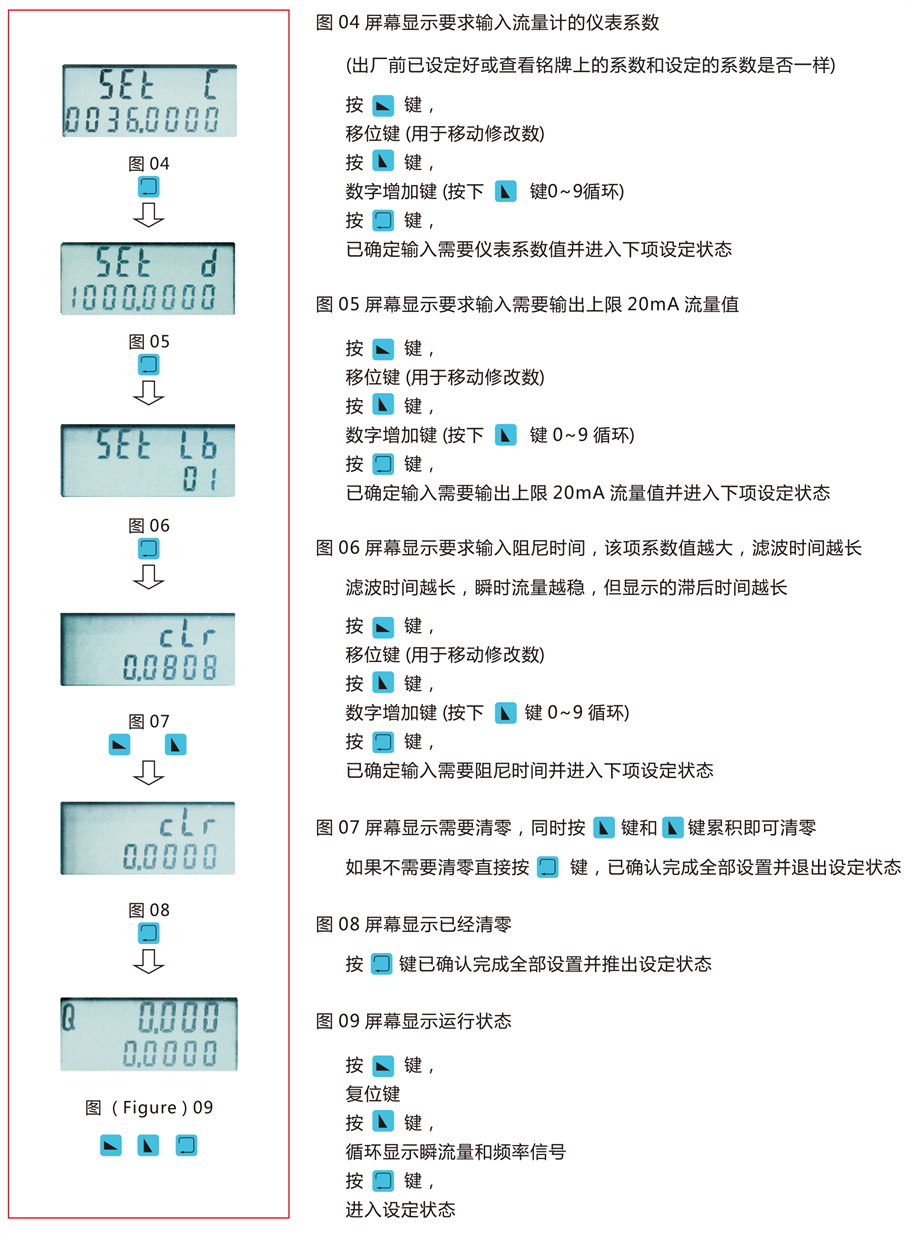

●设定状态下显示画面和按键说明
计算公式

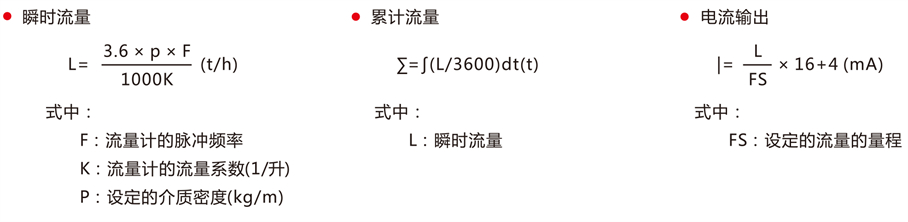

●流量的计算公式
流量计与流量积算仪的接线图
●一般情况下，流量计与流量积算仪的连接线采用三芯屏线(RVVP3x0.5mm)屏蔽层应可靠地接在放大器盒内的接地螺丝上。
●连接线不能与电力线平行排放在一起,至少间隔在20cm以上,最好单独穿行在金属管子中。连接线要固定好,不能晃动。
实物安装图

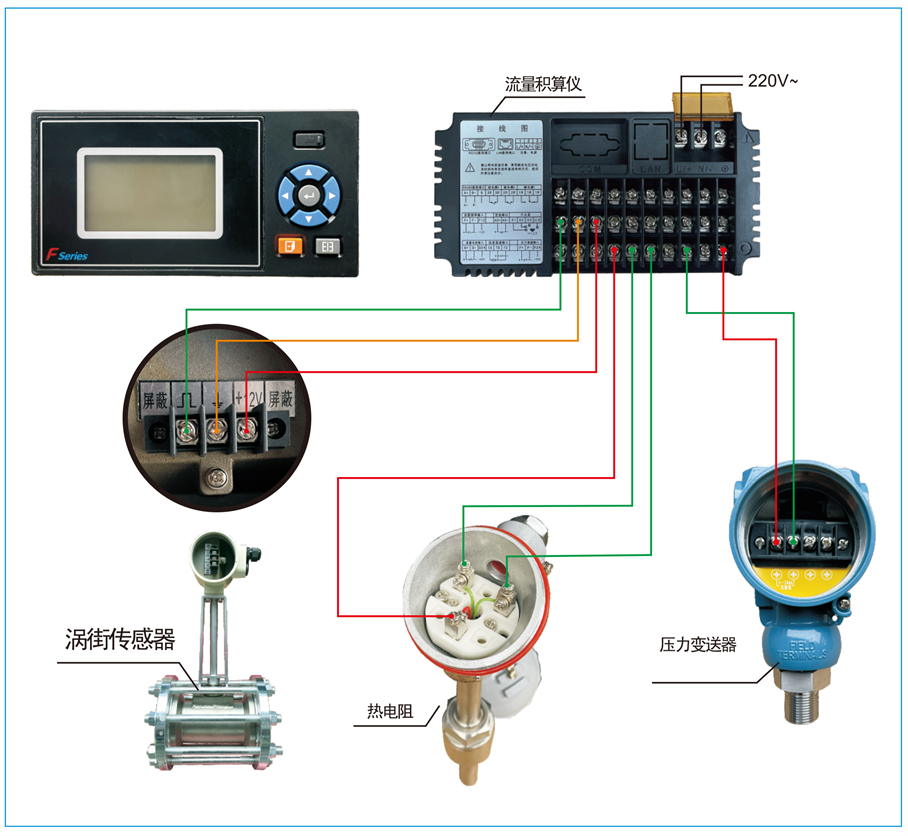

流量计带压力温度补偿和流量积算仪的接线图
●一般情况下，流量计与流量积算仪的连接线采用三芯屏蔽线(RVVP3x0.5mm)屏蔽层应可靠地接在放大器盒内的接地螺丝上。
●连接线不能与电力线平行排放在一起，至少间隔在20cm以上，最好单独穿孔机行在金属子中。连接线要固定好，能晃动。
实物接线图
附表一

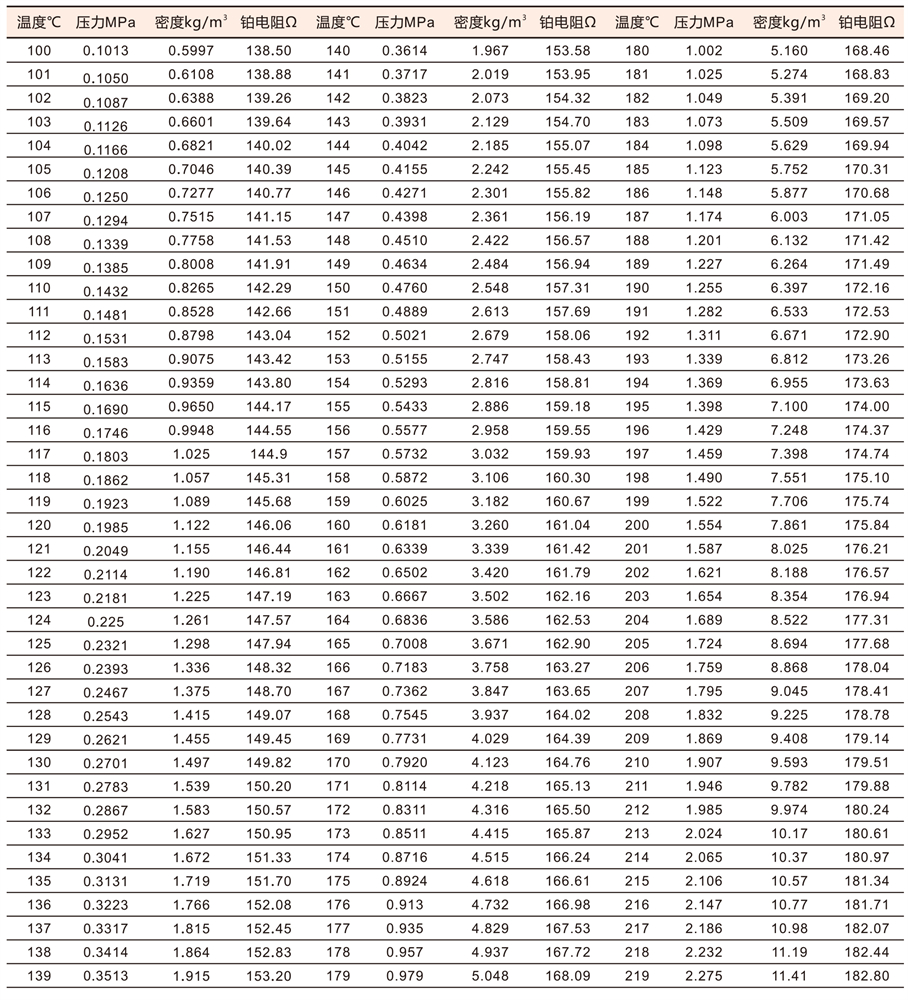

●饱和水蒸汽密度及铂电阻-温度对照表

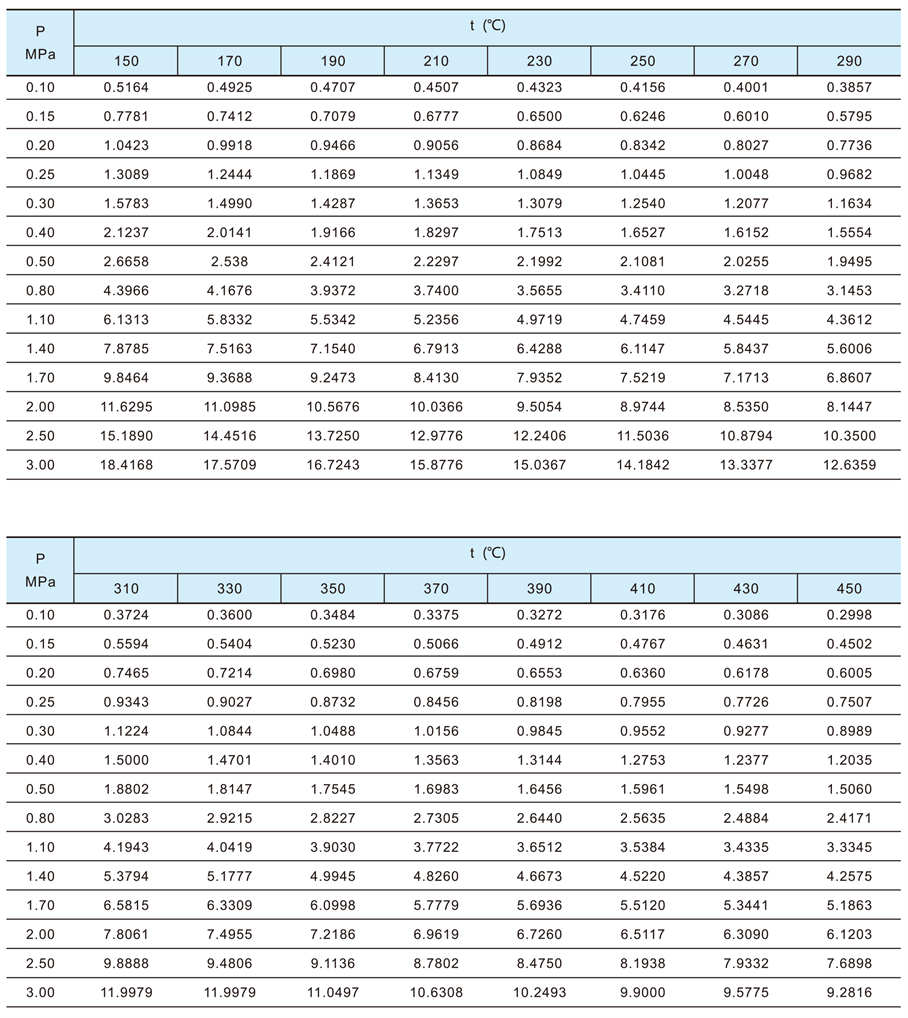

附表二
●过热蒸汽密度表
