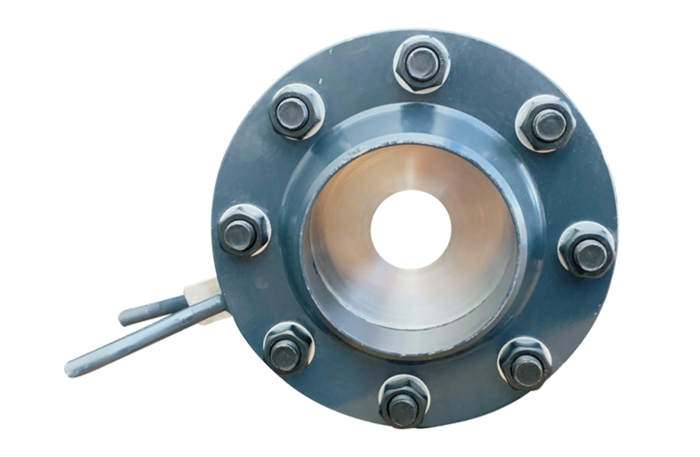

产品应用
孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量积算仪)组成，广泛应用于气体、蒸汽和液体的流量则量。具有结构简单,维修方便,性能稳定,使用可靠等特点;广泛应用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量, 提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。
产品特点
1)标准节流装置无须实流标定即可保证其测量精度。
2)适用被测介质非常广泛,几乎可用于所有气体、蒸汽和液体的流量测量。
3)适用直径比为0.22~0.75，雷诺数ReD≥5000管道直径DN50~1000mm,允许外推到5000mm。β=d/D, d-孔板开孔直径; D-管道实际内径。
4)使用压力可高达32MPa,也可用于负压。
5)介质温度范围: -30*C~+650C。
6)智能型差压式流量计采用智能差压变送器,可根据被测对象流量的变化,通过按键或通讯方式现场设定差压值(规定范围内) ,从而改变流量范围,使系统流量范围度大大拓宽。
7)无可动部件,机构安全可靠,使用、操作简单、易掌握,免维修;使用期限长。
使用条件
1)在测量段,流体必须充满圆管,并连续不断地流经节流装置。
2)流体在物理上和热力学上必须是均匀的单相流体。
3)节流装置所测得流体必须是稳定流,或可看作是稳定的缓慢变化的流体,不适用于脉动流和临界的流量测量。
工作原理

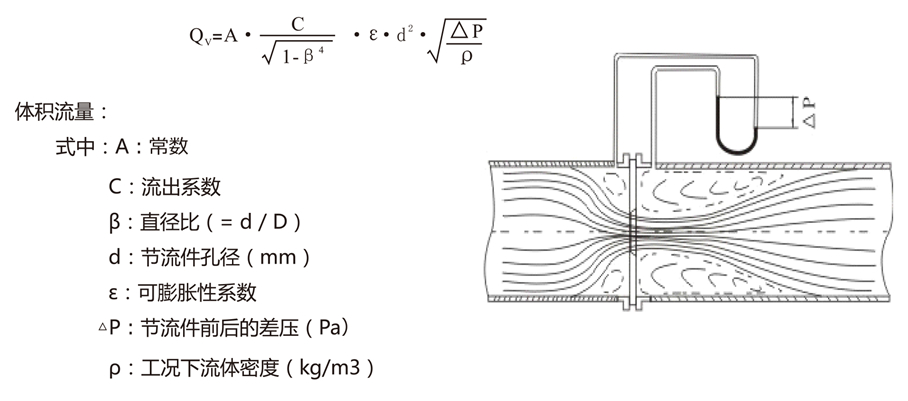

节流装置测量流量的原理是依据著名的伯努力流体力学原理,充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。如下图所示在管道中安放- -只节流件,有流体流过节流件时,会在节流件两侧产生-个压力差(差压P)，这时的流量与差压的平方根成正比，即:
产品类型
1）一体式

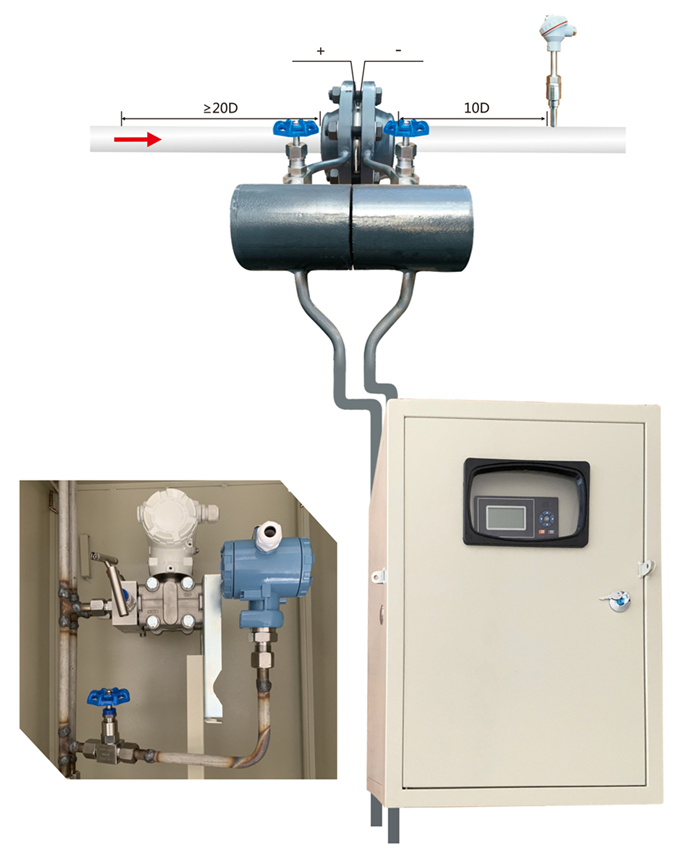

2）分体挂式

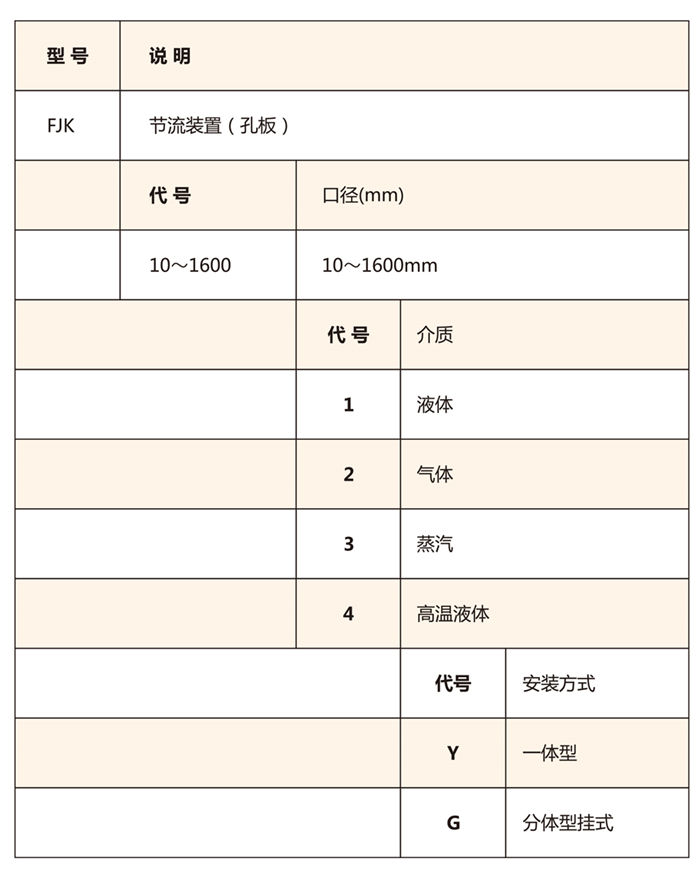

产品选型

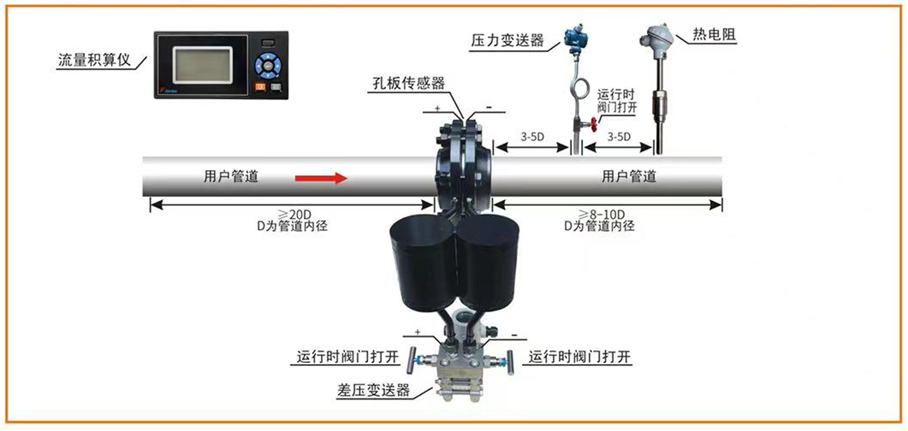

安装要求及注意事项
一、基本要求:
1.孔板流量计安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有"+” 的-端应与流体上游管段联接,标有“一"的-端应与流体下游管段联接。
2.节流装置现场吊装时,严禁用铁丝、钢丝、吊钩穿入节流件喉部孔径,以防止锐口损伤,影响精度。
3.安装同轴度要求:节流件与管道必须同心,偏心距离不大于0.0025D,用户在焊接操作时应予注意或采取必要的措施。
4.被测介质为气体或蒸汽且温度和(或)压力有较大波动时,应进行温度和(或)压力补偿。压力变送器装设在下游3D处,热电偶装设在下游5D处。
5.差压管线应有支架,以避免振动和有力作用在差压计上。
6.孔板流量计安装时应配有一-段测量管至少保持前10D、后5D的等径直管段,以提高测量精度。
7.在孔板流量计前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5D之后的管路中。
8.引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。正负取压口引出的导压管在任何情况下都要保持平行。
9.如必须装调节阀,则建议最好把调节阀装在下游计算书上要求的直管段长度之后。
10.最后将三阀组中间阀慢慢关闭(必须关严) ,正负引压管上部的截止阀全部开启,孔板即可正常
11.孔板-般都要配合差压变送器使用,导压管与差压变送器连接时要注意正负压不要装反，“H”为正，"L" 为负。
12.在差压讯号管线上不得有可能积留液体或气体的袋形空间,如不能避免时,应装设集气器(或排气阀)和沉降器(或疏水器)。
13.对于新设管路系统,必须先经扫线后再安装标准孔板,以防管内杂物堵塞或损伤标准孔板。
14.标准孔板的中心线应当与管道中心线同轴。
15.测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向) , 这对差玉变送器的零点有影响,应通过“零点迁移”来校正。
16.引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一-同包扎,必须时(如气温0C以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。
17.引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。为此应在引压管路的最低点装排水阀或在最高点装排阀,在新装或检修差压变送器时时应特别注意。
使用维护
1.须经常对导压管进行检查,以防堵塞外,对室外的导压管应予适当保温,以防凝固或冻结。如管线(垂直段)相当长,应避免由于温差导致的虚假压差,此时建议把两根差压管线靠近敷设并-起包在保温层内。
2.节流装置使用- -段时间后,由于液体中有固体颗粒,气体中有液体小滴或其它杂质,尖锐的入口将被磨钝,从而使流出系数增大,造成附加误差,此时应考虑调换节流件;另外,节流装置长期使用后,在孔板上游侧下角容易堆积污物,这会使流出系数变化,因此要定期检查,排除污物。
3.变送器零点漂移也会引起测量误差,使用过程中应定期对差压变送器进行校准。

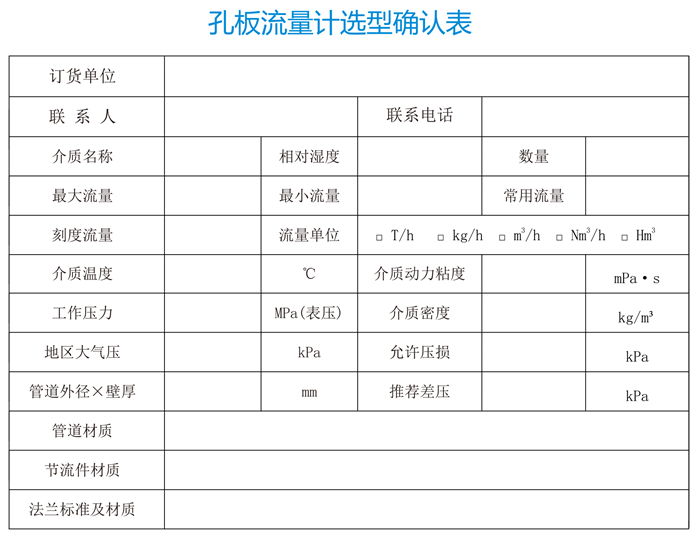

技术咨询书

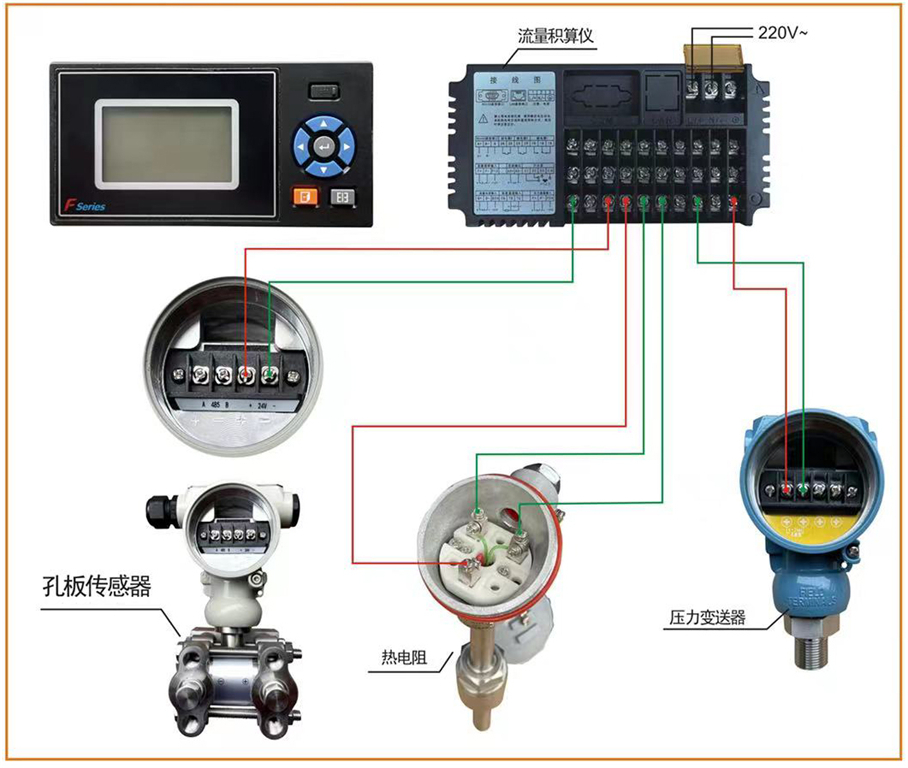

产品接线图

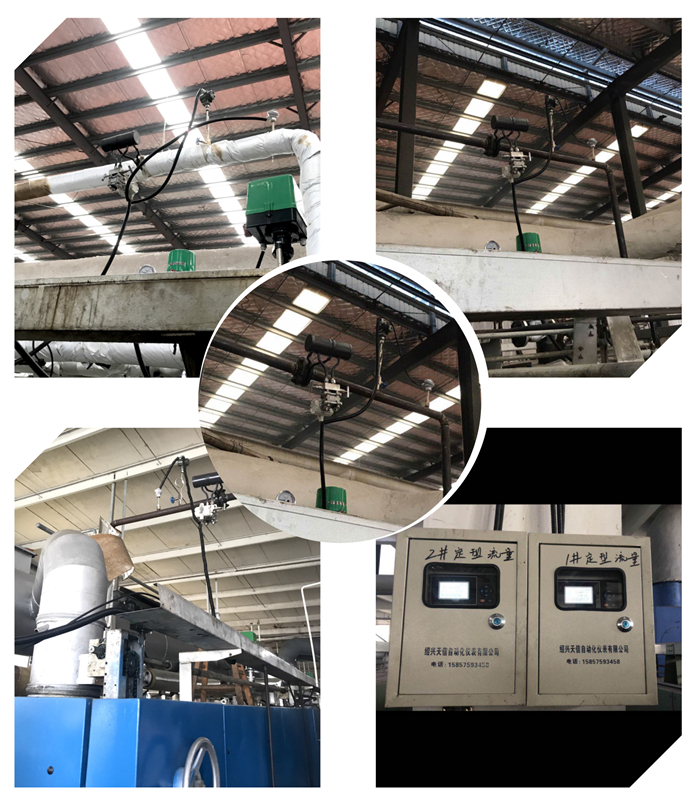

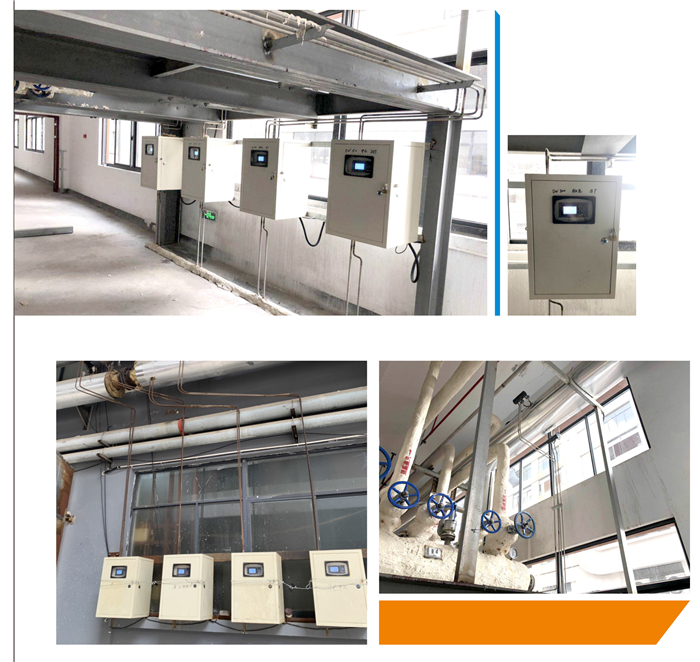

用户案例
