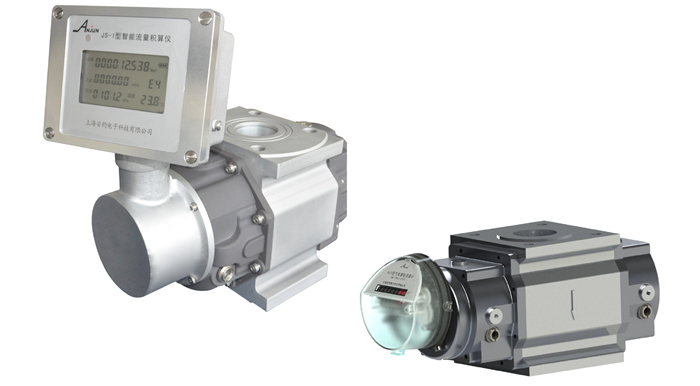

一、气体腰轮流量计产品简介
1、产品简介
气体腰轮流量计是容积式计量仪表的一种,已有一百多年的历史,以其高精度、量程范围宽、体积小、重量轻、安装维修方便、使用可靠及耐久的使用寿命等特点,广泛应用于天然气、煤制气、惰性气体、空气等气体的流量计量,是国内外城市燃气、油田、化工、科学研究等部门理想的流量计量装置。
2、工作原理

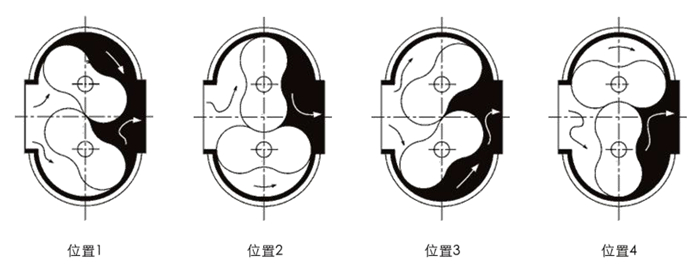

AJY系列气体腰轮流量计,主要由壳体、共轭转子和计数装置等部件构成。装于计量室内的一-对共轭转子在流通气体的出入口作用下,通过精密加工的调校齿轮使轮子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持最佳工作间隙,实现了连续的无接触密封。转子每转动- -周,则输出四倍计量室有效容积的气体,转子的转数通过磁性密封联轴装置及减速机构,传递到积算指示计数器,从而显示输出气体的累计体积量。其计量过程和工作原理如下图所示(图中仅表示了四分之一周期)。
二、气体腰轮流量计的功能特点
◆转子一致性、对称性好,保证了良好的重复性;
◆在流速变化大的情况下也能保持计量的准确;
◆始动流量小、压力损失小、量程比宽,适用于微流量的测量;
◆自特殊工艺处理使流量计运转更可靠、使用寿命更长;
◆铝合金材质,体积小、重量轻,安装维护更为方便;
◆先进的双电源微功耗高新技术,整机功耗低,即能凭内电池长期供电运行(两节锂电池可用3~5年),又可接外电源供电运行;
◆大屏幕背光LCD显示,在较暗环境下可清晰直观读数;
◆可选配红外遥控操作器,无须打开流量计的前盖进行参数设置;
◆流量计带有脉冲信号输出,也可根据用户需要输出(4~20) mA标准模拟信号,IC 卡定量脉冲信号等多种信号;
◆采用RS485、RS232C、MODBUS协议:可与专用MODEM配套,通过电话网络构建自动读表管理系统,自动化程度高;
◆采用E2-PROM 数据存储技术,设置参数断电后可长期保存;
◆内部电池低电压报警(≤2.7V),提醒用户及时更换电池;
◆智能流量积算仪可转动180°,方便读数;
◆意外断电,自动保存数据,防止数据丢掉;
◆带信号输出校验功能。可输出(4~20) mA标准电流信号;
◆积算仪液晶显示屏能承受80C高温;
◆外供电与流量计主电路隔离,隔离电压高达1000V;
◆可靠的电磁兼容设计。

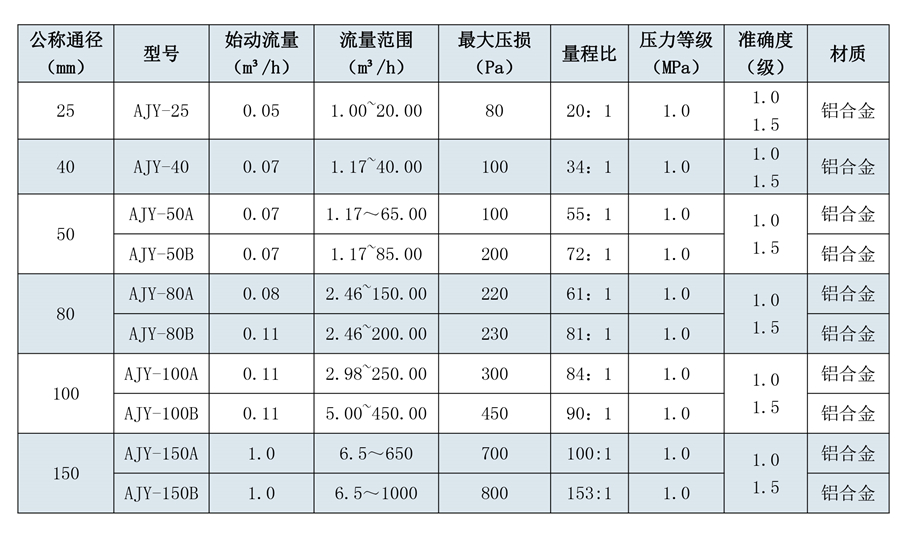

三、气体腰轮流量计流量测量范围

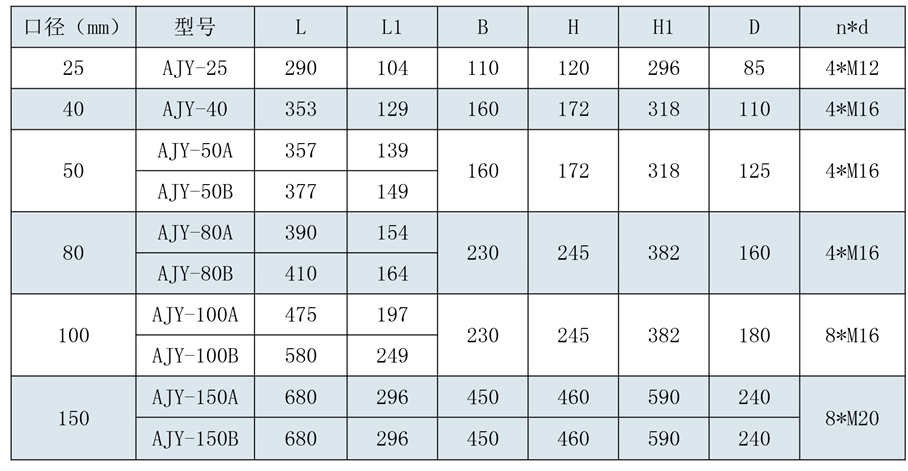

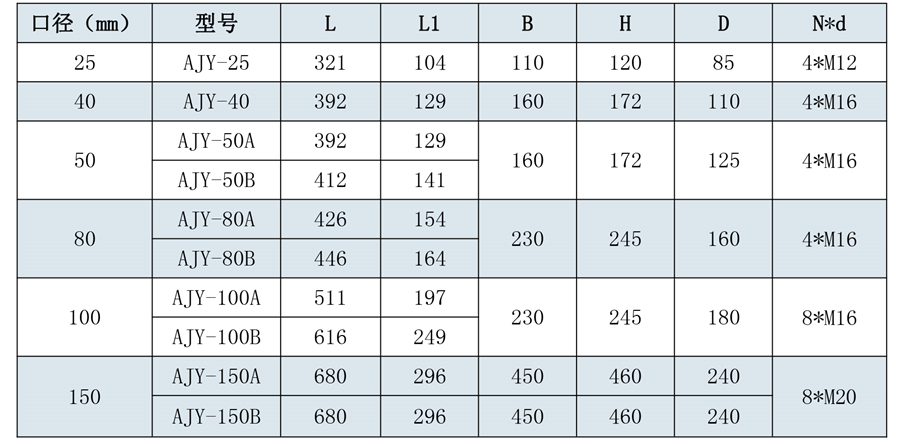

四、气体腰轮流量计外形及连接尺寸

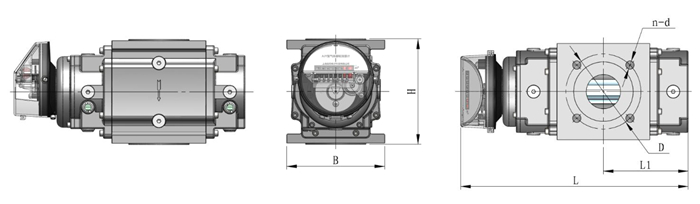

◆AJY系列(普通型)气体腰轮流量计外形及安装尺寸(见下图)

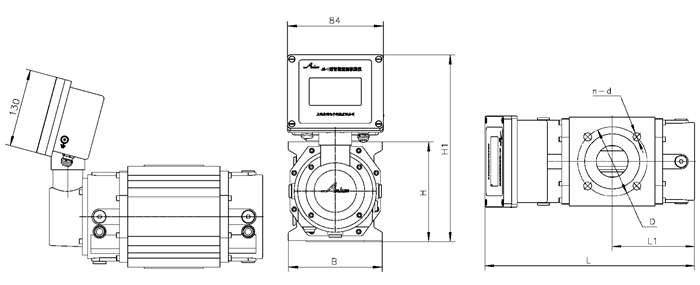

◆AJY系列(智能型)气体腰轮流量计外形及安装尺寸(见下图)

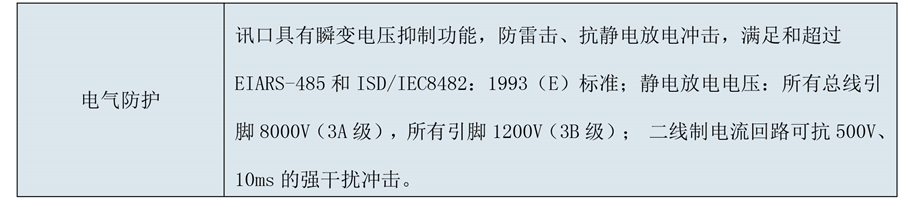

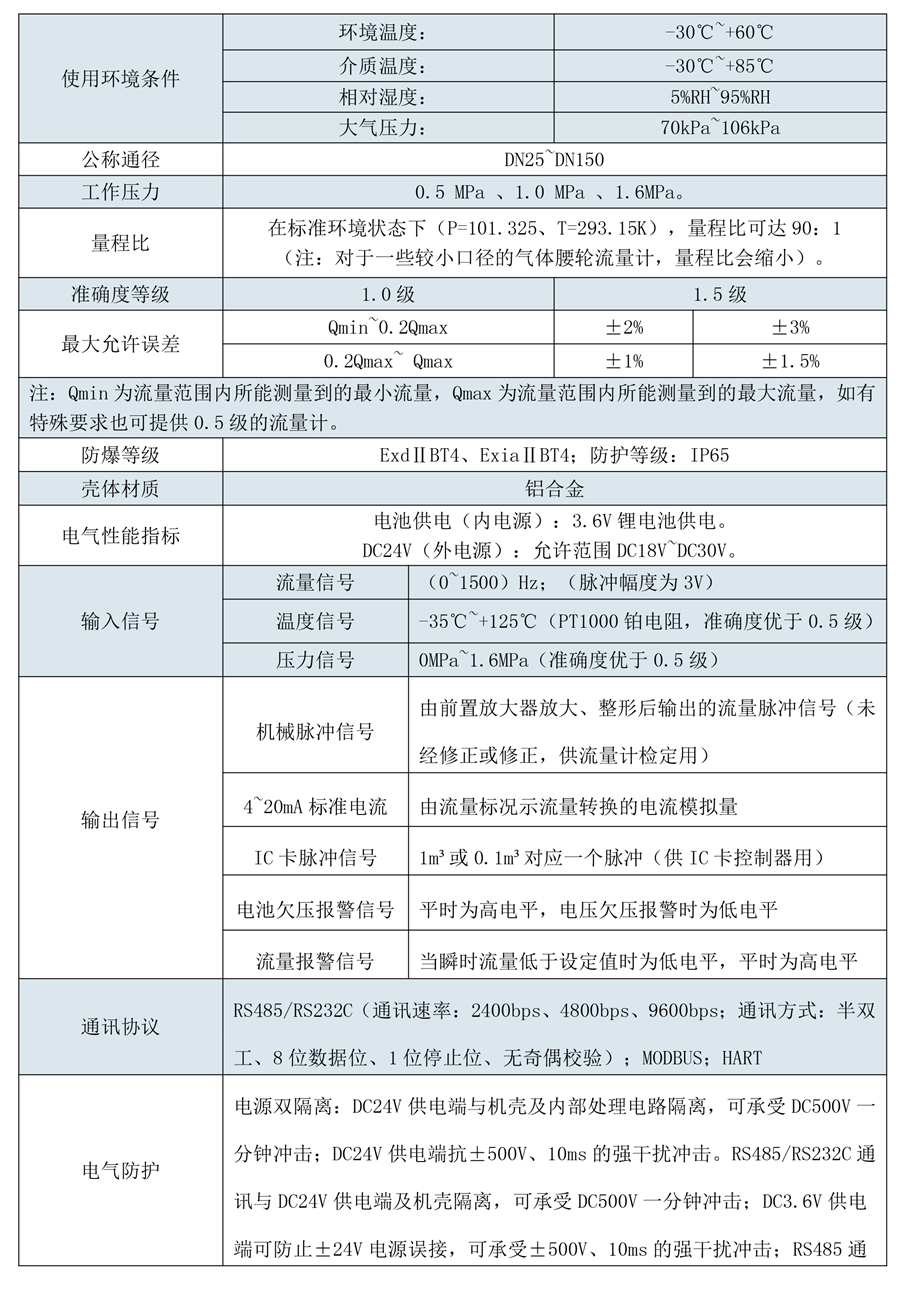

五、气体腰轮流量计主要技术参数

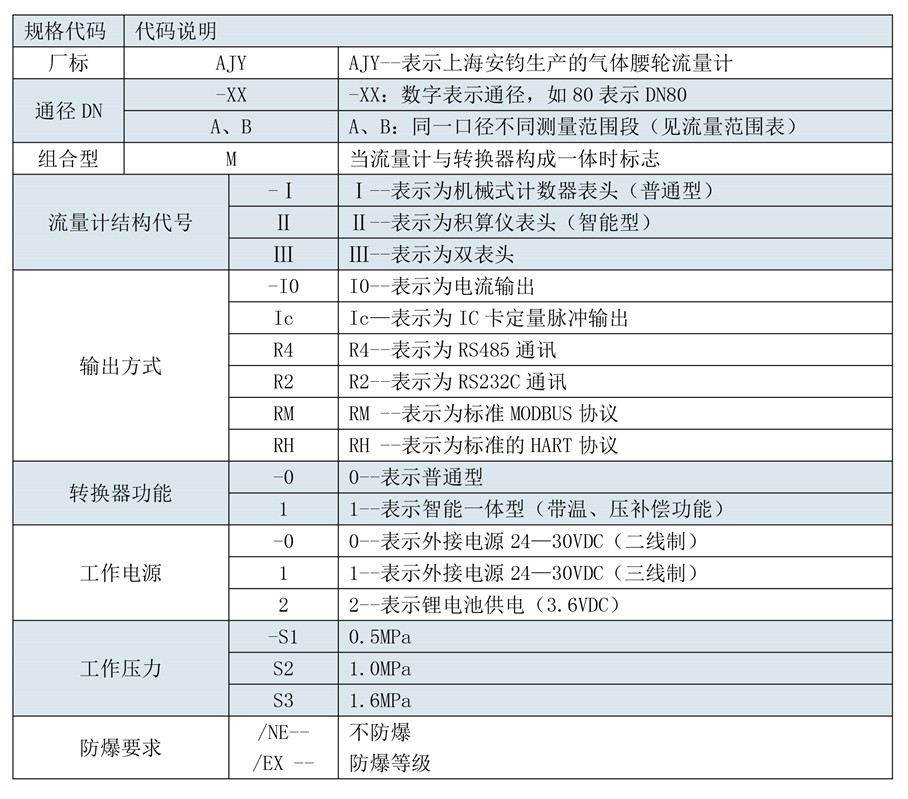

六、气体腰轮流量计选型代码
七、气体腰轮流量计订货须知
1、流量计订货时必须明确型号、名称、规格、测量范围、工作压力、工作温度及被测流体名称等要求。
2、流量计自出厂发货期起12个月内,当用户完全遵守产品技术要求和使用说明书中规定的运输、保管、安装及使用规定下,发现流量计有不符合产品技术标准时,可将仪表退回本厂修理或更换。
3、流量计退修时必须附有详细说明仪表实际安装地点的环境条件、测量对象、使用时间及故障现象并写明退修装运到达地点,联系人姓名、地址、原订单号、日期等。
