一、热式气体质量流量计产品简介

AJR型热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时，其中传感器RH被加热，即利用流体流过发热物体时,发热物体的热量散失多少与流体的流量星-定的比例关系.当流体流动时,两者之间的温度差与流量的大小成线性关系,再通过微电子控制技术，将这种关系转换为测量流量信号的线性输出。

另一个传感器RMG用于感应被测气体温度。随着气体流速的增加，气流带走更多热量，传感器RH的温度下降。

根据热效应的金氏定律,加热功率P、温度差△T (TRH TRMG)与质量流量Q有确定的数学关系式。

P/OT=K1+K2 f(Q)K3K1、K2、 K3 是与气体物理性质有关的常数。热式气体 质量流量计独特的温度差测量方式克服了采用恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊端。它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量(速)的实时检测。

二、热式气体质量流量计主要特点

◆适合各类单一或混合气体测量，适合安装在大口径圆形或矩形、方管道;

◆采用新型专利技术的铂热电阻传感器;

◆专有流量数据算法，高性能微处理器芯片;

◆宽量程比，极低的流速下限

◆准确度高，重复性好;

◆无可动部件，振动影响小，可忽略不计;

◆安装前后直管段要求不高，前5D后3D即可;

◆与气体的温度和压力无关，不须进行温压补偿，直接测量气体质量流量;

◆宽屏液晶显示，直读瞬时流量和累积流量;

◆可在线不断流装卸，维护方便。

三、热式气体质量流量计结构形式与安装尺寸

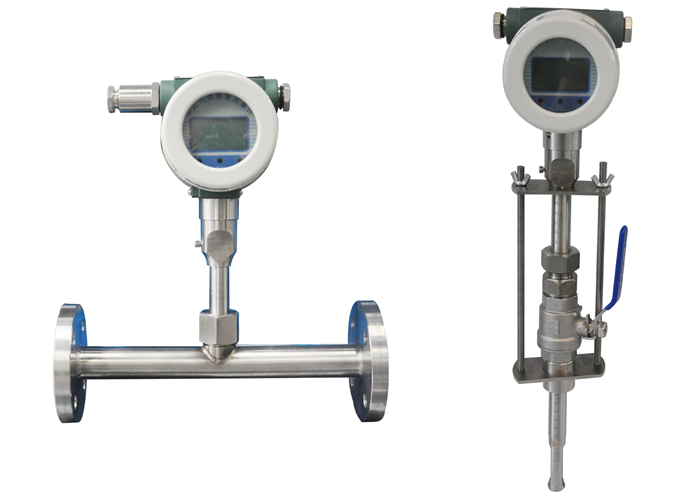

热式气体质量流量计按安装方式分为:

1、插入式

2、管段式

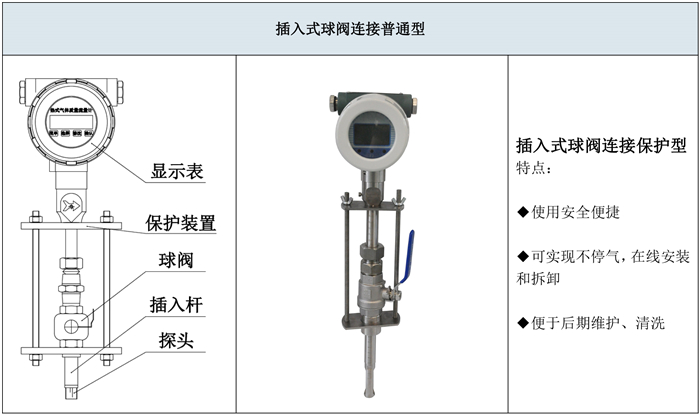

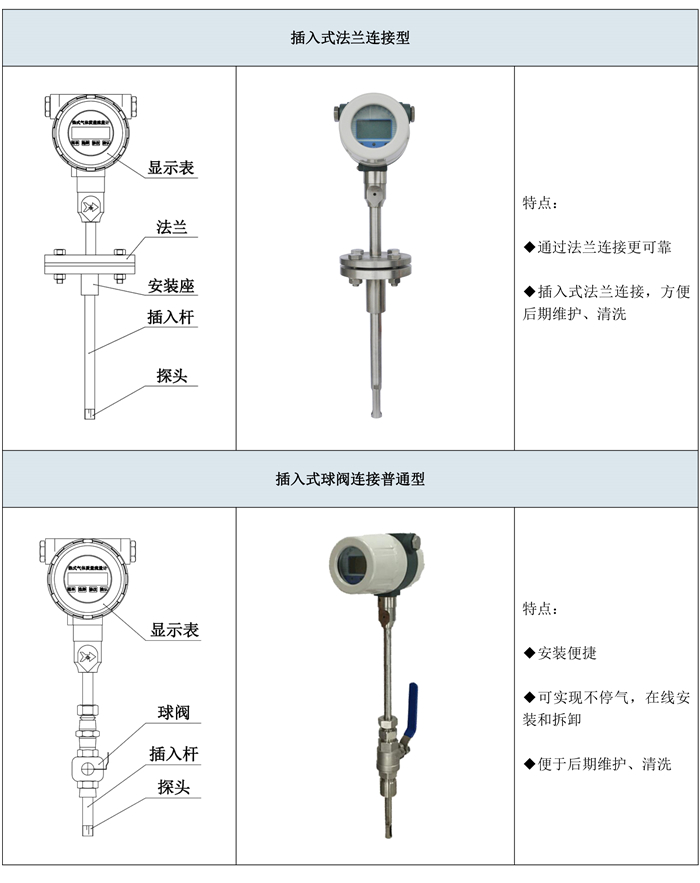

1、插入式结构形式

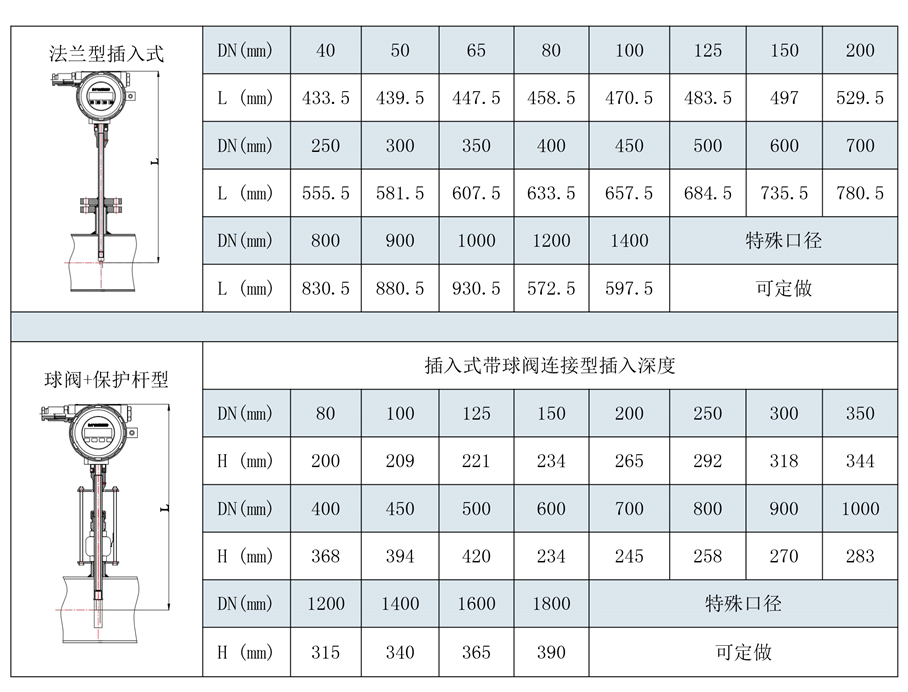

2、插入式热式安装尺寸

插入式传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座，在底座上安装1寸不锈钢球阀，而后用专用工具将管道打直径为22~ 25mm的孔，打孔完毕后卸下专用工具，最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式传感器适用管道直径: DN80~ 3000mm。

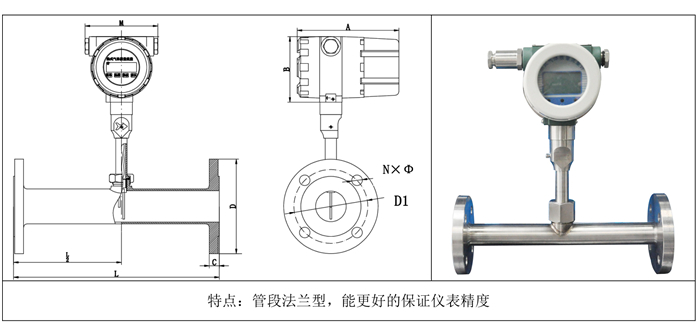

3、管段式结构形式

管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标: GB/T9119 -2000。管段式传感器适用管道直径: DN10~ 300mm。

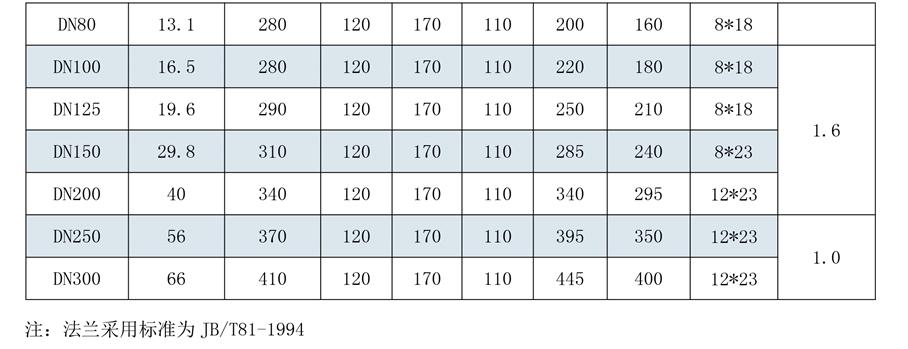

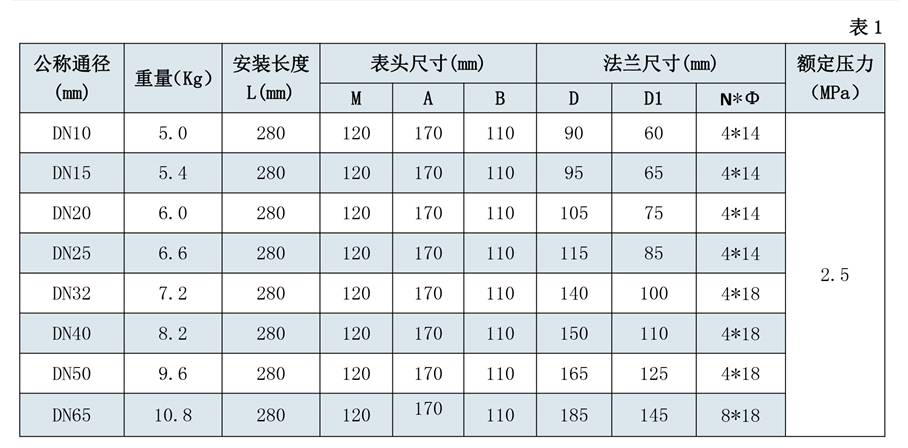

4、管段式热式安装尺寸

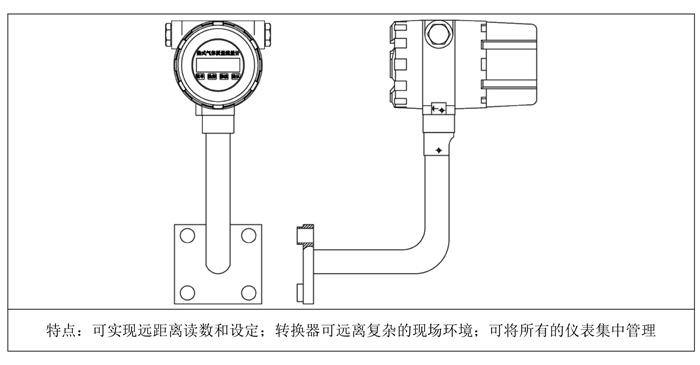

5、分体型转换器结构形式

四、热式气体质量流量计应用领域

●氧气、 氮气、氢气、氯气及多组分气体测量

●高炉煤气、 焦炉煤气、烟道气测量

●沼气、水处理中的曝气和氯气测量

●压缩空气测量

●天然气， 液化气，火炬气，等气体流量测量

●电厂 高炉的一次风、二次风流量测量

●矿井下通风或排风 系统流量测量

●燃气过程中空气流量测量

●烟囱排出的烟气流量(速)测量(CEMS )

●煅烧炉烟道气流 量测量

●水泥、卷烟、玻璃厂生产过程中气体流量测量

●溶剂回收系统中气体流量测量

●半导体芯片制作过程中气体流量测量

●啤酒 生产过程中二氧化碳气体流量测量

●加热通风和空调系统中的气体流量(速)测量

●燃煤锅炉中 燃烧气体流量测量

●矿井下通风或排风系统中流量(速)实时检测

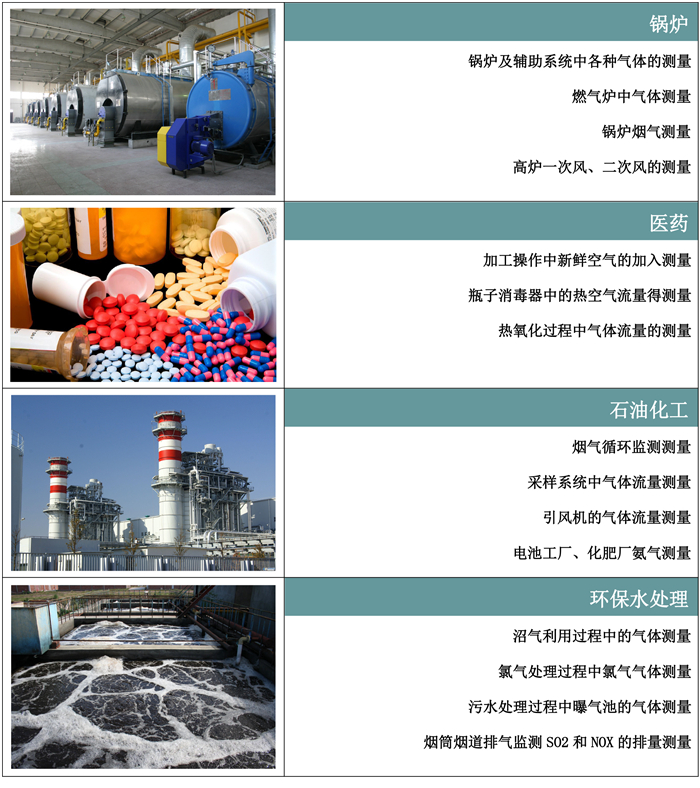

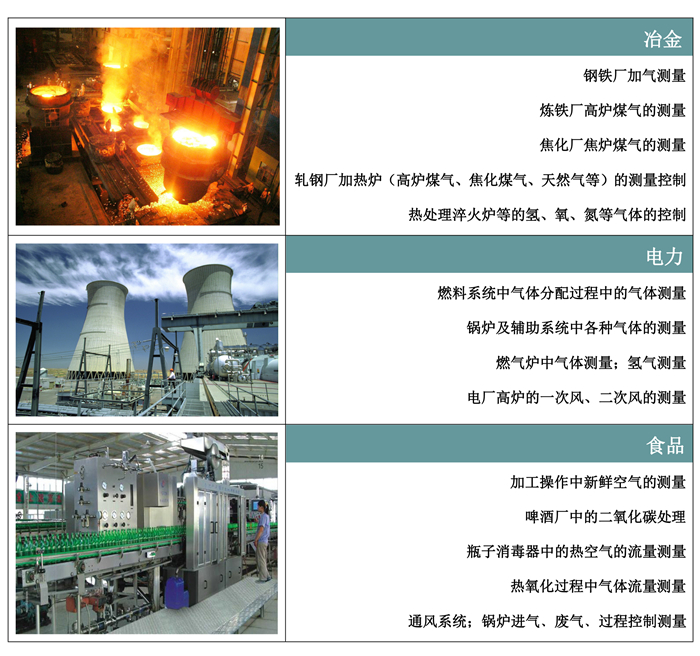

五、热式气体质量流量计典型行业应用

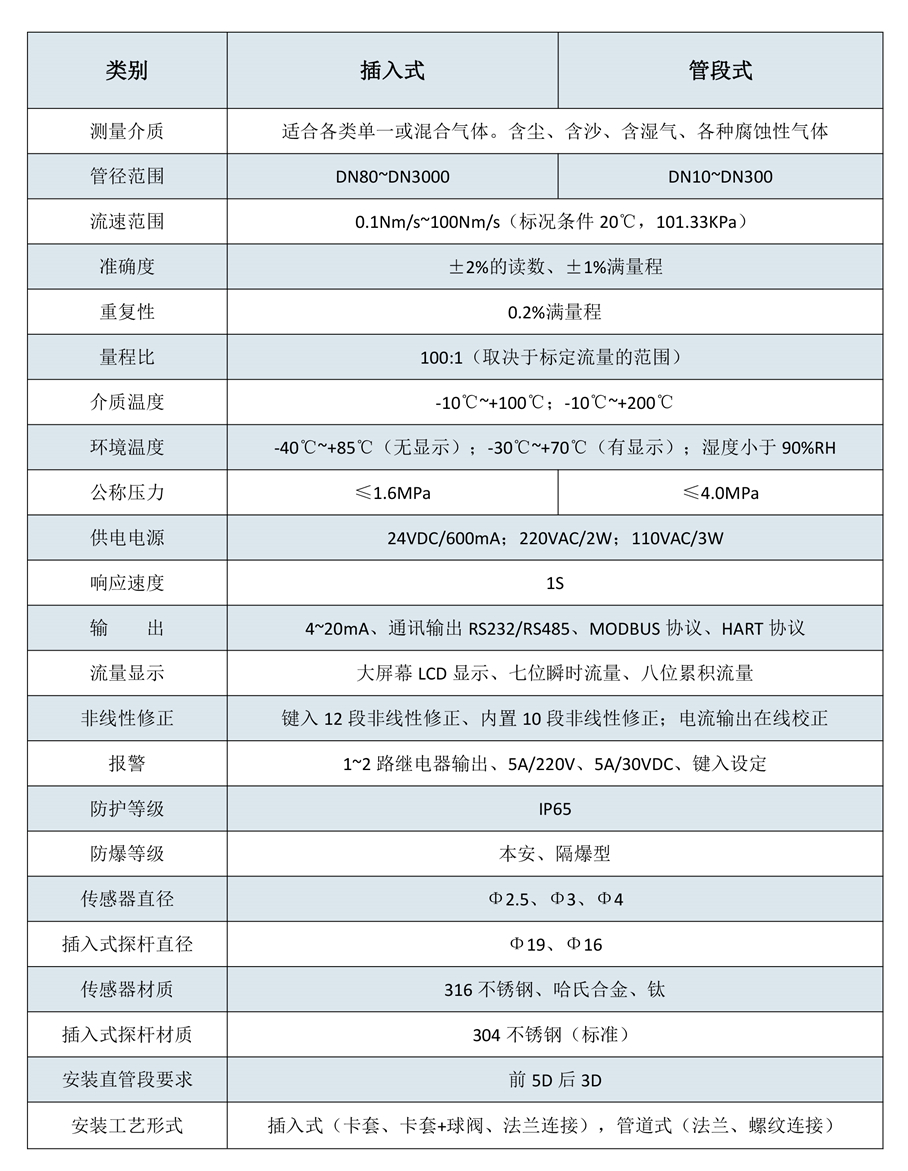

六、热式气体质量流量计主要技术指标

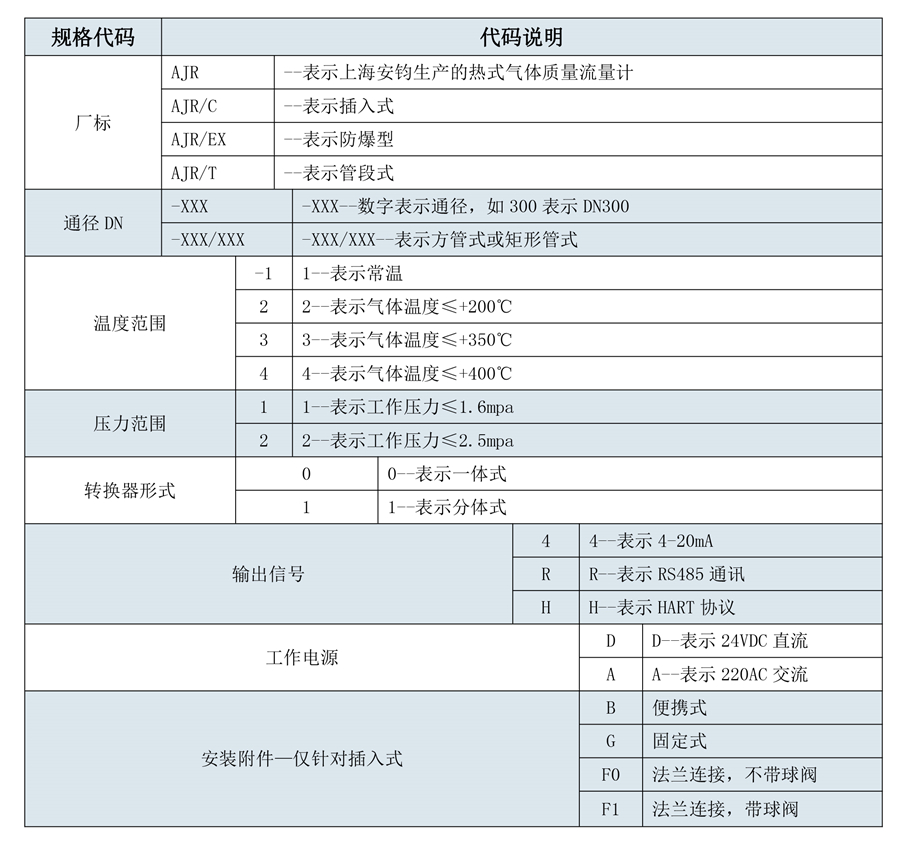

七、热式气体质量流量计选型代码

八、热式气体质量流量计订货须知

1、用户在选型时，除了填写选型编码外，还要填写工况参数表。

2、流量计订货时必须明确型号、名称、规格、测量范围、工作压力、工作温度及被测流体名称等要求。

3、流量计自出厂发货期起12个月内，当用户完全遵守产品技术要求和使用说明书中规定的运输、保管、安装及使用规定下，发现流量计有不符合产品技术标准时，可将仪表退回本厂修理或更换。
